中国科大在研制新型量子功能材料中取得重要进展
邮箱登录 | 校首页 | ENGLISH VERSION | 实验室信息平台
科研动态
中国科大在太赫兹波段主动调控材料和器件研究中取得系列进展[2018-05-09]
我校在单相层状铁电材料上实现选择性光驱动分解水产氢或产氧[2018-05-07]
电催化剂结构重构的同步辐射谱学研究取得新进展[2018-04-18]
中国科大在《Chemical Reviews》发表外场诱导高分子成核研究长篇...[2018-03-15]
中国科大在研制新型量子功能材料中取得重要进展[2018-03-07]
同步辐射解析过渡金属离子插层二维层状材料的原子结构取得新进展[2018-03-05]
非催化加氢驱动二氧化钒相变——神奇的“点铁成氢”[2018-02-28]
同步辐射吸收谱解析异质原子调控的新型催化剂取得新进展[2017-12-26]
过渡二维硫化物同质结中的超快电荷传递[2017-11-02]
合肥光源用户在钴基催化剂应用于二氧化碳加氢反应的活性物相研究...[2017-10-16]
纳米碳表面竖直金属性MoX2的设计合成取得新进展[2017-09-27]
同步辐射揭示单位点光催化产氢构效关系取得新进展[2017-09-25]
中国科大在研制新型量子功能材料中取得重要进展
 发布时间:2018-03-07  大小:【

我校陆亚林教授量子功能材料和先进光子技术研究团队在量子功能材料研究方面取得了重要进展。该团队成员翟晓芳副研究员(青促会会员)、傅正平副教授等人,与美国劳伦兹伯克利国家实验室Jinghua Guo博士、中科大赵瑾教授、湖南大学马超教授等合作,在研究新型高温、高对称性铁磁绝缘体过程中,通过把高质量氧化物薄膜制备与同步辐射先进光电学探测、第一性原理计算等相结合,成功地发现了高于液氮温度(77K)的高对称性铁磁绝缘体、并解释了产生高温铁磁转变现象的新机制。相关研究成果发表在201835日出版的美国科学院会刊《Proceedings of the National Academy of Sciences(PNAS)上。



通常磁性材料可分为铁磁性和反铁磁性,而在真实的材料中,铁磁材料通常是导电的,反铁磁材料通常是绝缘的。而随着量子科技的发展,对量子功能材料的性能逐渐有了更多的需求,例如在量子拓扑器件中需要绝缘的铁磁材料(铁磁绝缘体),同时需要该铁磁绝缘体具有高晶格对称性,以利于与其他材料外延生长成未来量子器件;需要具有尽可能高的铁磁转变温度,以利于更接近于器件的现实工作环境等等。



以往研究中发现的铁磁绝缘体大多是通过两个磁性原子占据位的不同以促使其轨道占据不同,这样的铁磁绝缘体其中最著名的就是Y3Fe5O12 (YIG)。但是这一类型的铁磁绝缘体具有复杂的、低对称性的点阵结构,同一种原子可以容易的占据不同晶格格点,因此高质量铁磁绝缘体的制备非常困难,并且严重影响到其铁磁绝缘体的性能。更为严重的是,这些复杂结构的铁磁绝缘体在被应用到磁性量子器件或隧穿器件中时,很难和其他高对称性的材料进行外延生长,从而造成未来器件制备与集成的困难。另一方面非常不幸的是,目前已知的、具有高对称性非掺杂铁磁绝缘体的铁磁转变温度都非常低,大部分都位于16K之下,远没有达到最低要求的液氮温度。这样表现出来的低温铁磁绝缘性可能是由于4f轨道太窄,和氧之间超交换作用太弱所导致。通常量子功能材料的罕见性都是受制于基本客观物理规律,因此要取得突破我们就必须从深层物理机制着手,设计和研制能够产生新型性能的新量子材料,这对物理机制研究和材料制备都提出了极高的要求。

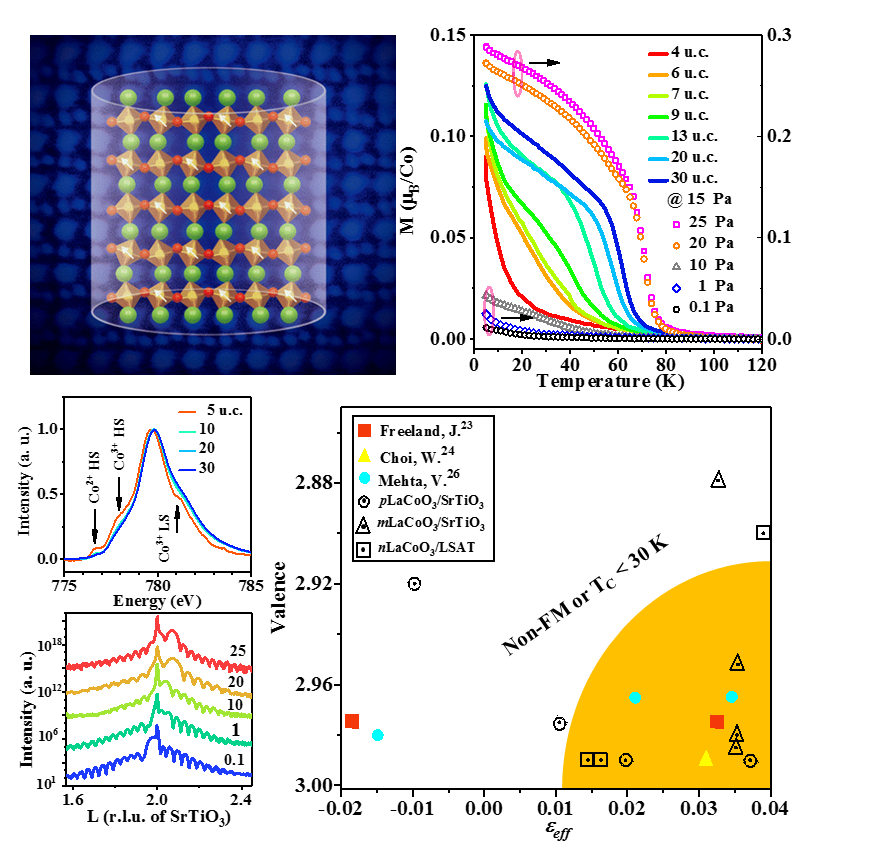

为了获得能在高温下工作的、具有易外延生长能力的、高对称性结构的铁磁绝缘体,我们团队从一开始就进行了充分的材料筛选,认为LaCoO3薄膜是有可能成为一个高对称性铁磁绝缘体的研究对象,但是关于LaCoO3薄膜铁磁性的来源前期却充满了争议,由于对制备要求很高,薄膜中经常会出现大量缺陷,因而前期很多人认为是这些缺陷导致了铁磁性,导致了性能的不稳定及不可控。在本项工作中,团队成员发挥了高质量单晶薄膜制备的优势,研制了高质量、近似无缺陷的LaCoO3薄膜并深入研究了其铁磁性的来源,发现LaCoO3薄膜确实是一个罕见的高温铁磁绝缘体,其铁磁转变温度可以高达85K,是以往研究过材料的5倍,并高于液氮温度。通过制备不同氧含量、不同应力、不同厚度的LaCoO3薄膜,发现了氧缺陷的浓度增加会引起铁磁性的削弱,并且在氧缺陷导致的Co2+含量达到10%左右时,铁磁性会完全消失;通过第一性原理计算,发现了和实验基本一致的结论,当氧缺陷被引入到拉应力下的LaCoO3薄膜中时,产生的Co2+高自旋态(t2g3eg2)与邻近的Co3+高自旋态或Co2+高自旋态形成局域的反铁磁相互作用,削弱了铁磁性。并且当Co2+的浓度达到12.5%时,反铁磁相互作用取代了铁磁相互作用并成为新的长程序,铁磁性因而完全消失。我们的实验和理论工作充分理解并证明了LaCoO3薄膜铁磁绝缘机制,为未来研制高质量磁性量子器件等应用需求提供了一个亟需的新材料。



文章共同第一作者为合肥微尺度物质科学国家实验中心博士生孟德超和郭宏礼,通讯作者为翟晓芳副研究员、陆亚林教授。该工作得到了科技部、国家自然科学基金委、中科院和教育部等关键项目的资助。



论文链接:http://www.pnas.org/content/early/2018/02/28/1707817115

(微尺度物质科学国家研究中心、国家同步辐射实验室)



Copyright 2014 中国科学技术大学国家同步辐射实验室 All Rights Reserved. Web2014
地址:中国 合肥市合作化南路42号 邮编:230029 电话:+86-551-63602043
欢迎您的光临!您是本站第 位访问者
<%@LANGUAGE="JAVASCRIPT" CODEPAGE="65001"%> 无标题文档
