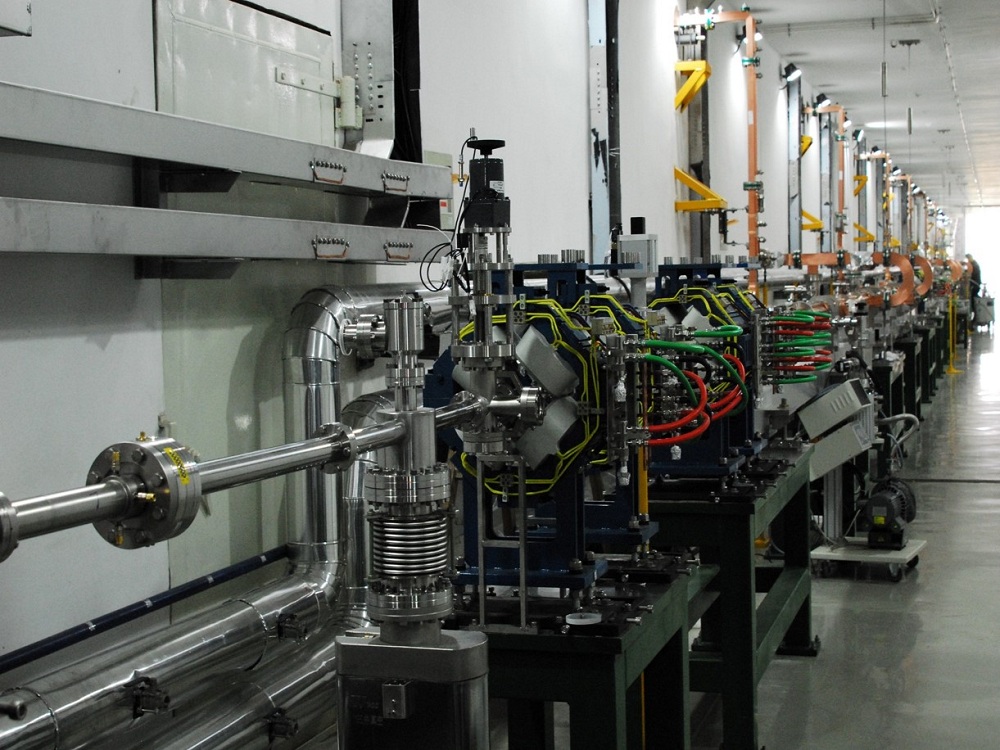

800MeV电子直线加速器

合肥光源直线加速器是一台常规的行波直线加速器。电子源是传统的直流热阴极电子枪,宏脉冲宽度为1ns,电荷量为1.5~2.2nC。束流经过预聚束器、聚束器后,微脉冲长度约10ps,进入等梯度行波加速结构,束流能量提升到800MeV。直线加速器末端为直流开关磁铁,可以分别将直线加速器输出束流偏转到束流能谱分析系统标定束流能量、偏转到束流输运线为储存环供束,或者偏转到末端用于其它用途。


直线加速器系统主要参数表


电子能量

800 MeV

宏脉冲长度

1ns

微脉冲长度

10ps

输出束团电荷量

1nC

能散(rms)

0.5%

能量稳定性(rms)

0.5%

水平方向束流归一化发射度(rms)

<60πmm·mrad

垂直方向束流归一化发射度(rms)

<60πmm·mrad

脉冲重复频率

1Hz

加速结构工作频率

2856MHz
