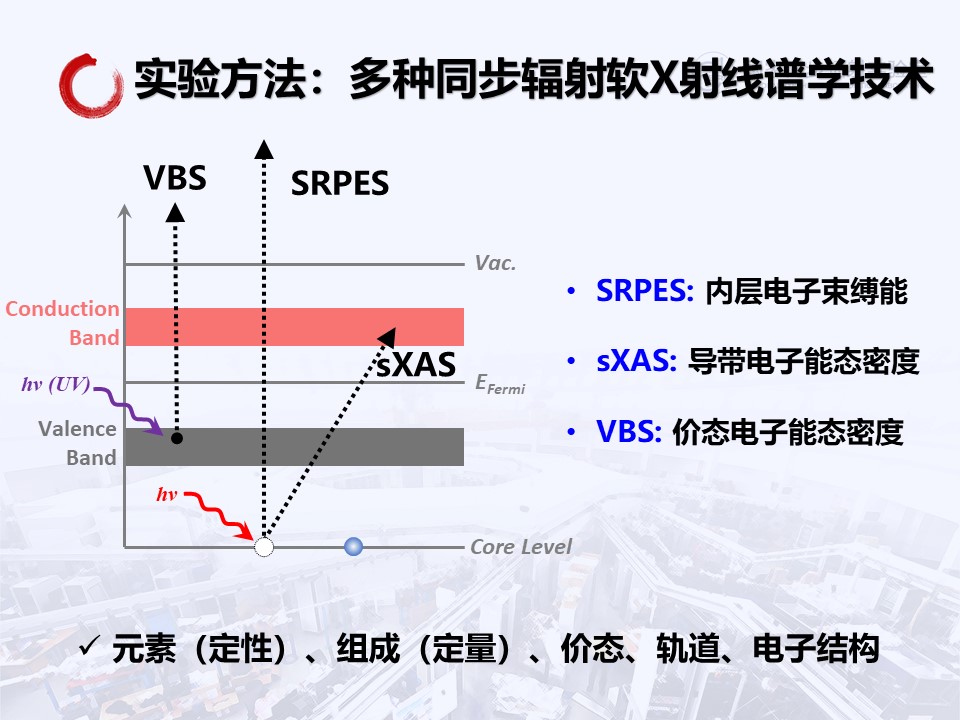

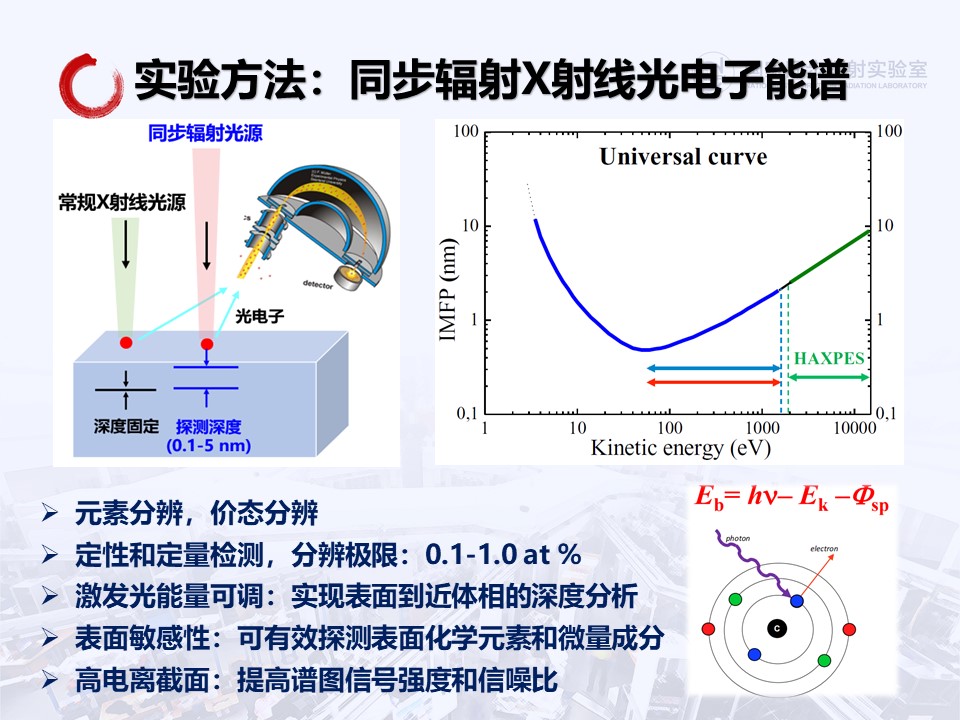

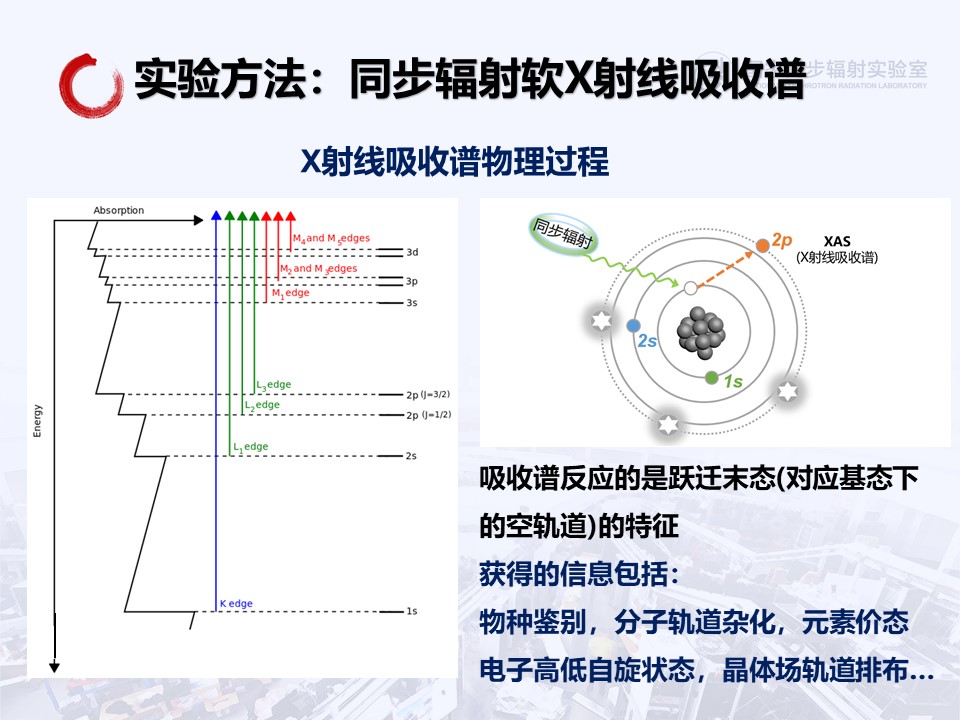

BL10B光束线和实验站是基于同步辐射软X射线的通用谱学实验线站,光束线可以提供的光子能量范围为100eV 1000eV ,软X射线谱学是研究电子态的有力工具,它通过激发电子进而获得材料的精细电子结构。BL10B主要包括同步辐射光电子能谱 (SRPES)和同步辐射软X射线吸收谱 (NEXAFS)两种检测方法。对于SRPES,根据光电效应,内层电子被同步辐射X射线激发并获得一定动能,克服表面能垒逃逸体外,并以光电子的形式被检测;而对于NEXAFS,将内层电子激发到非占据态过程中,内壳层形成空穴,近邻轨道的占据态电子会以退激发的方式填充这个空穴,由于原子能级结构是特定的,探测电流信号可以获得非占据态的电子结构信息。


研究内容
用户信息

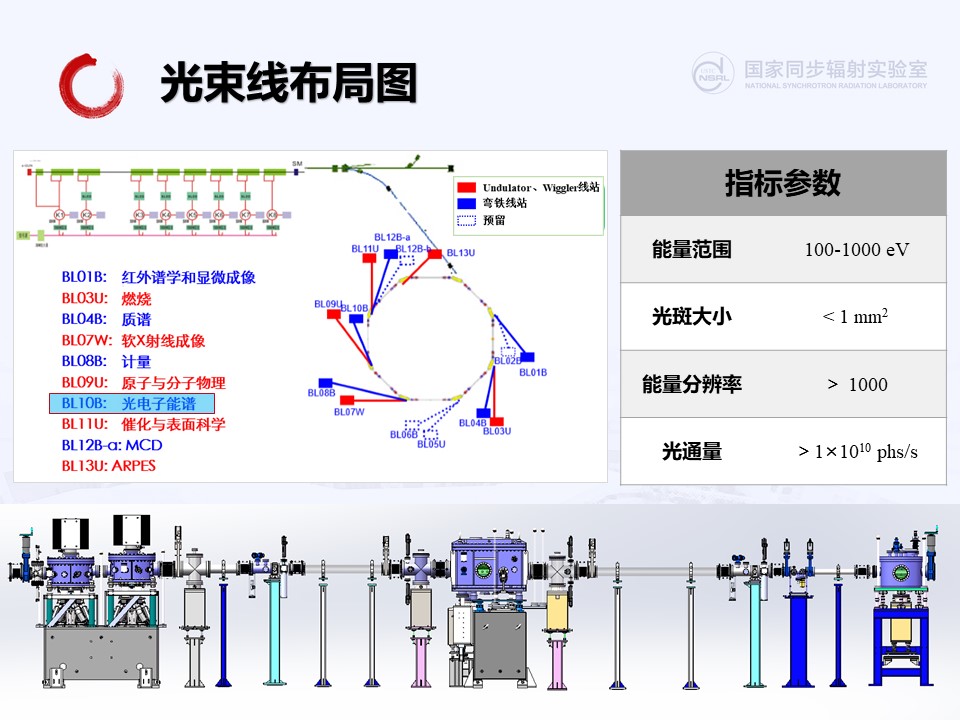

束线布局
实验站


       参数:

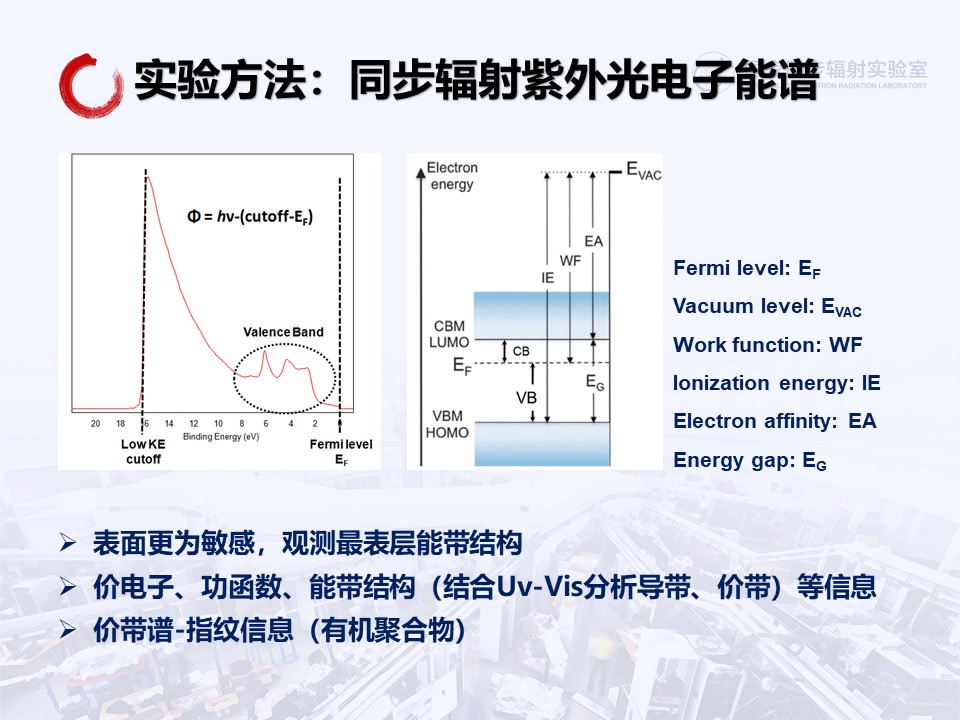

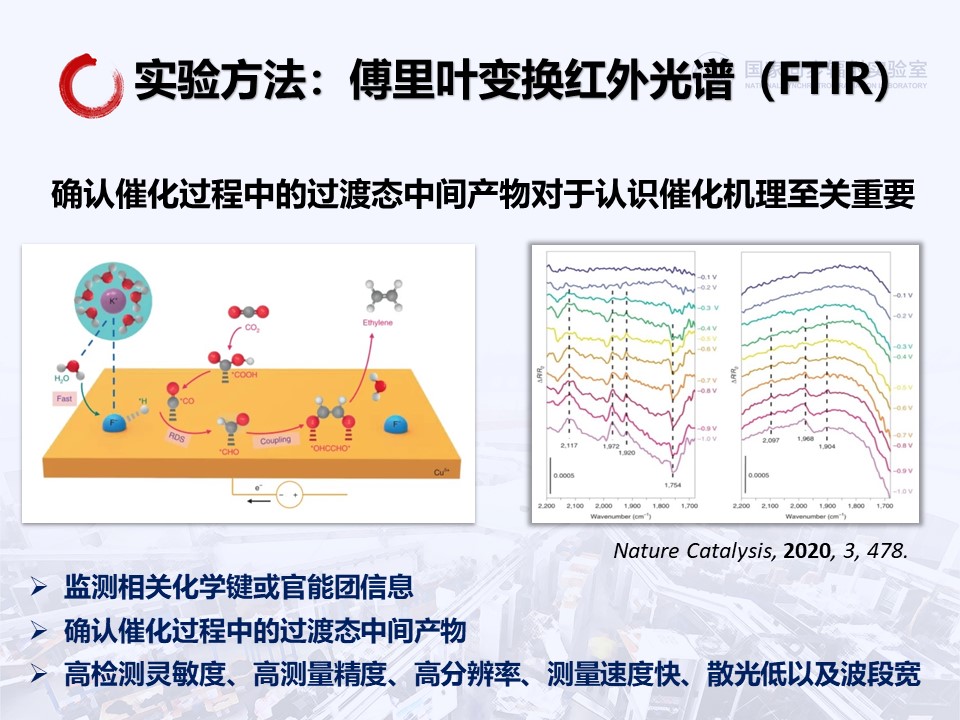

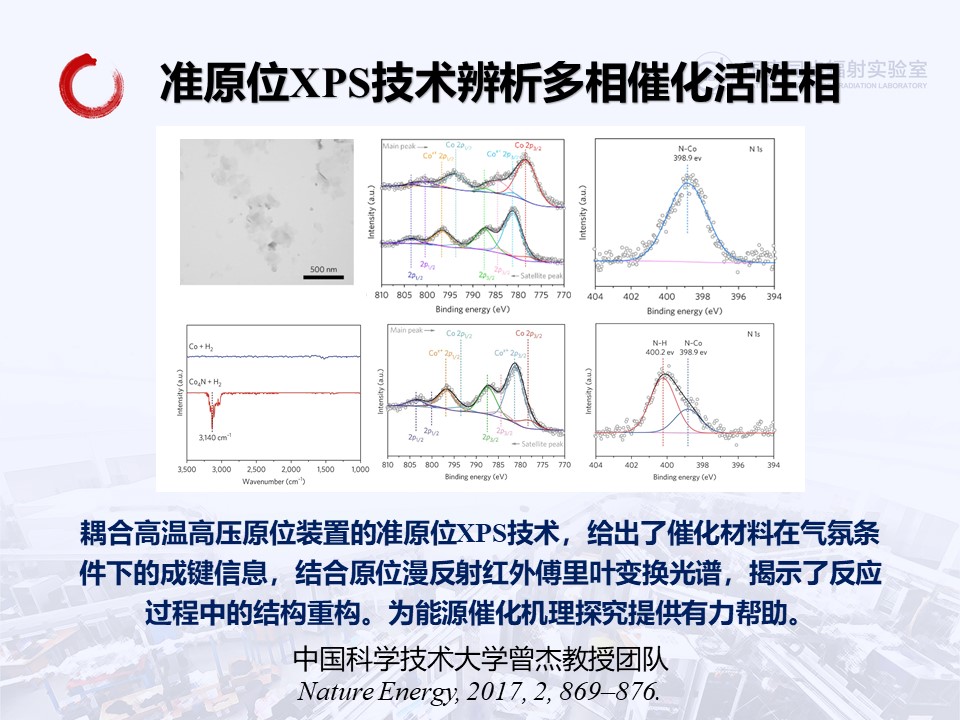

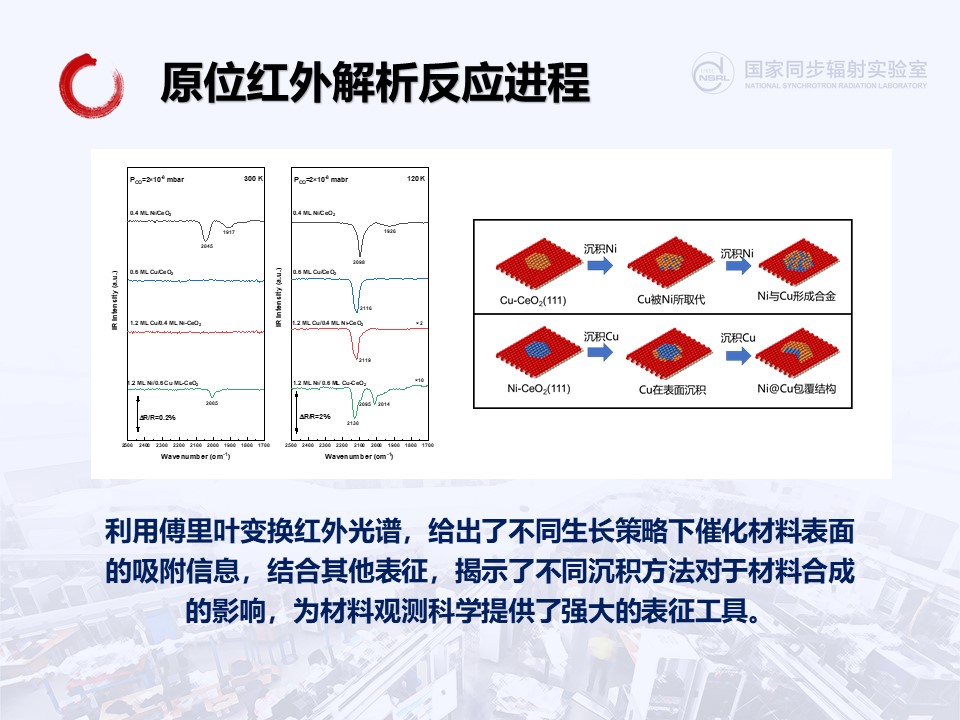

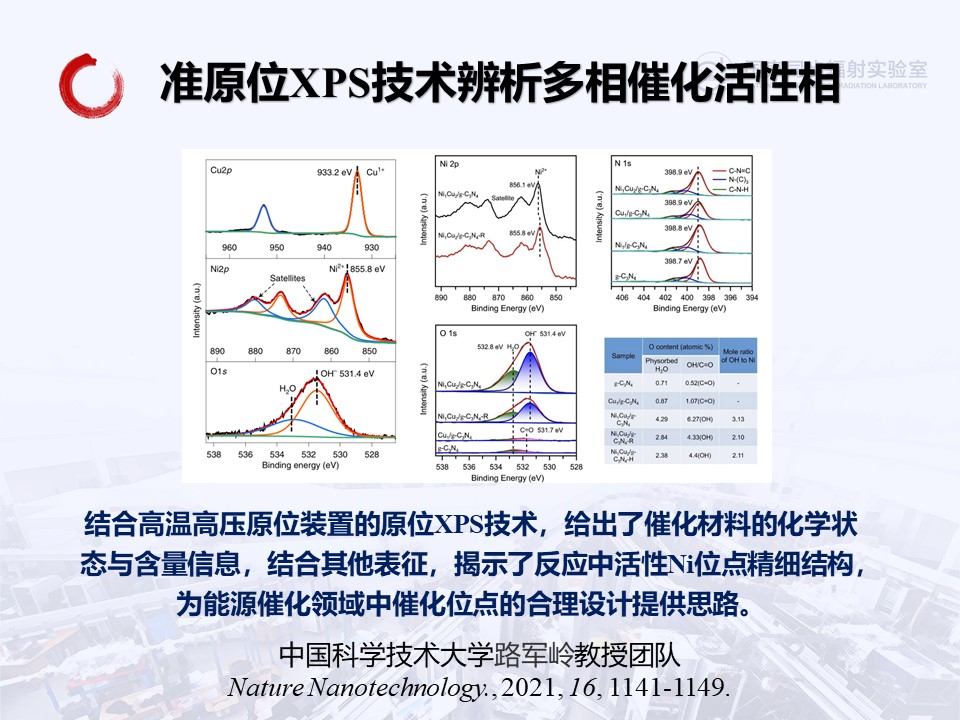

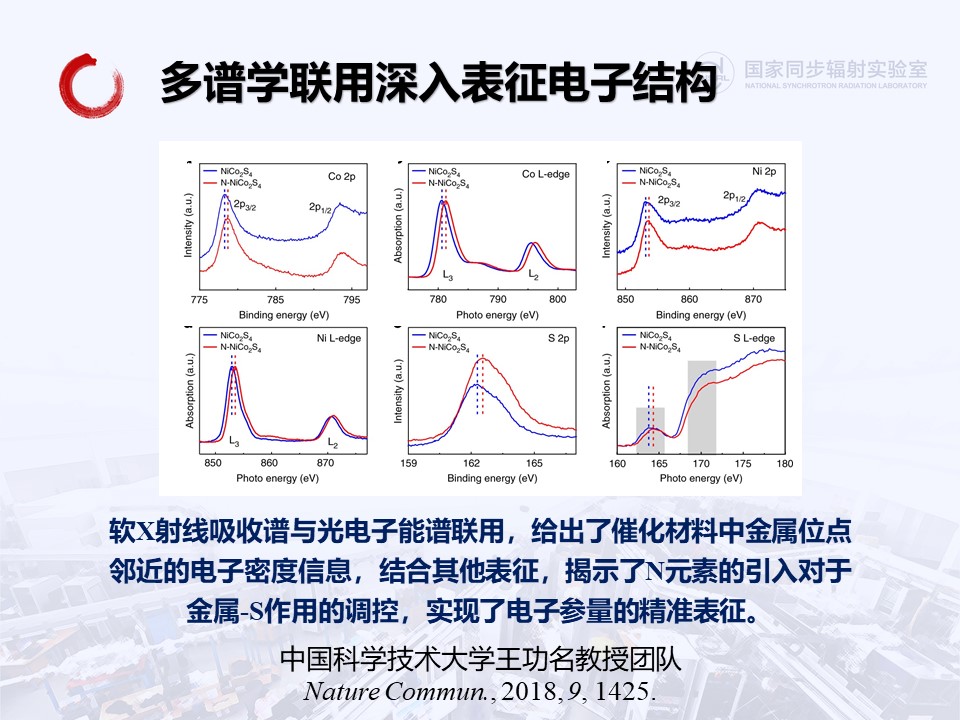

目前,BL10B光束线和线站在样品点处的光斑尺寸为1×1mm2H×V,样品点处光通量为5×109 phs/s,能量分辨率E/ΔE >1000。可以开展同步辐射光电子能谱、同步辐射价带谱、常规X射线光源的XPS和同步辐射软X射线吸收谱(能量范围:100-1000 eV,包括CNO等非金属元素的K边以及FeCoNiCu3d金属元素的L边吸收),此外,装配了原位红外测试装置,可以采集红外吸收光谱数据,分析吸附物种信息。终端线站配备四维度样品架,并可对样品进行高低温处理,样品温度最低可达100K,最高可到1200K,测试主室真空度好于5x10-10 mbar。同时,样品进样室、预处理室可以用于高效的样品更换,原位制备和预处理。


线站宣传视频

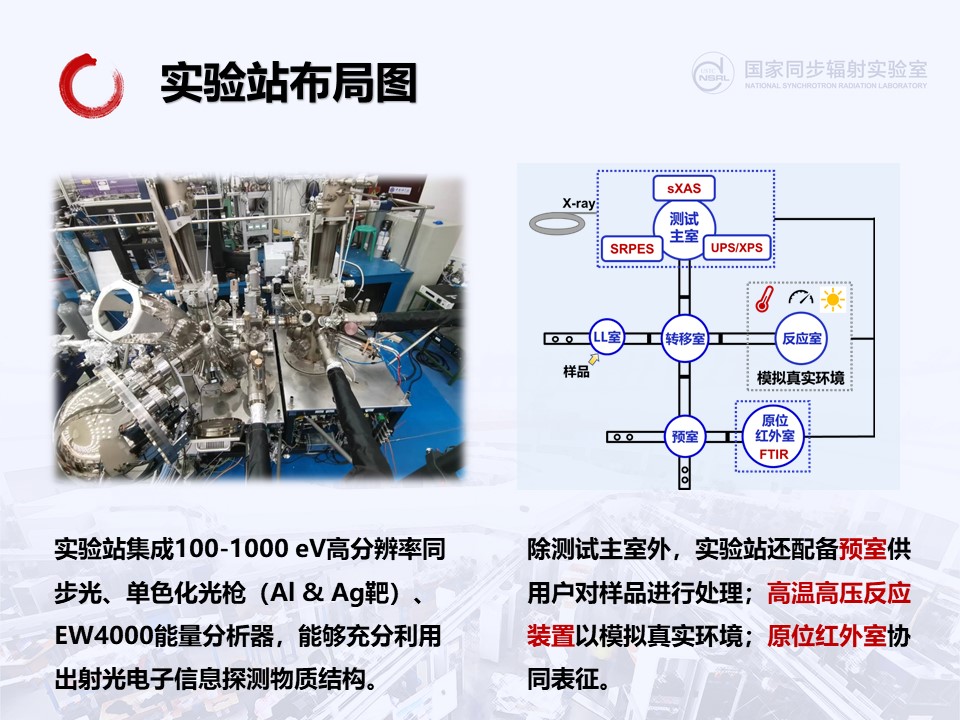

线站宣传图




线站状态

光束线

相关参数

状态

光子能量: 100-1000 eV

正常

能量分辨率>1000

正常

光通量:5×109 phs/s

正常

光斑尺寸:1×1mm2H×V

正常

 线站

相关参数

状态

R3000能量分析器

正常

双阳极靶X射线光枪

正常

电子中和枪

正常

分析室四维样品架(100-1200K

正常

预备室四维样品架(100-1200K

正常

LEED样品表面表征

正常

分析室真空度< 5x10-10 mbar

正常

样品氩刻/退火预处理

正常

样品表面蒸镀

正常

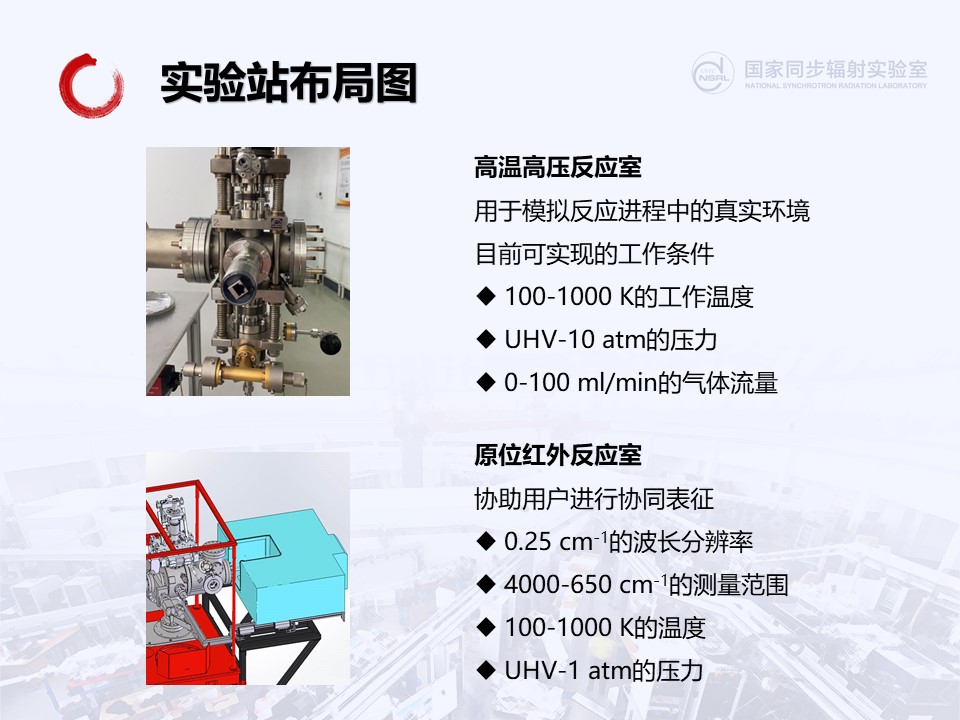

高温高压反应腔(100K-900KUHV-10bar

正常

原位红外测试腔(100K-1200KUHV-1bar

正常


线站人员

 朱俊发  线站科学家

         电话:0551-63602064

         mailjfzhu@ustc.edu.cn


潘海斌  线站运维

   mailhbpan@ustc.edu.cn


郑旭升 线站运维

        mailzxs@ustc.edu.cn


吴利徽  线站运维

        maillhwu@ustc.edu.cn
