800MeV电子储存环

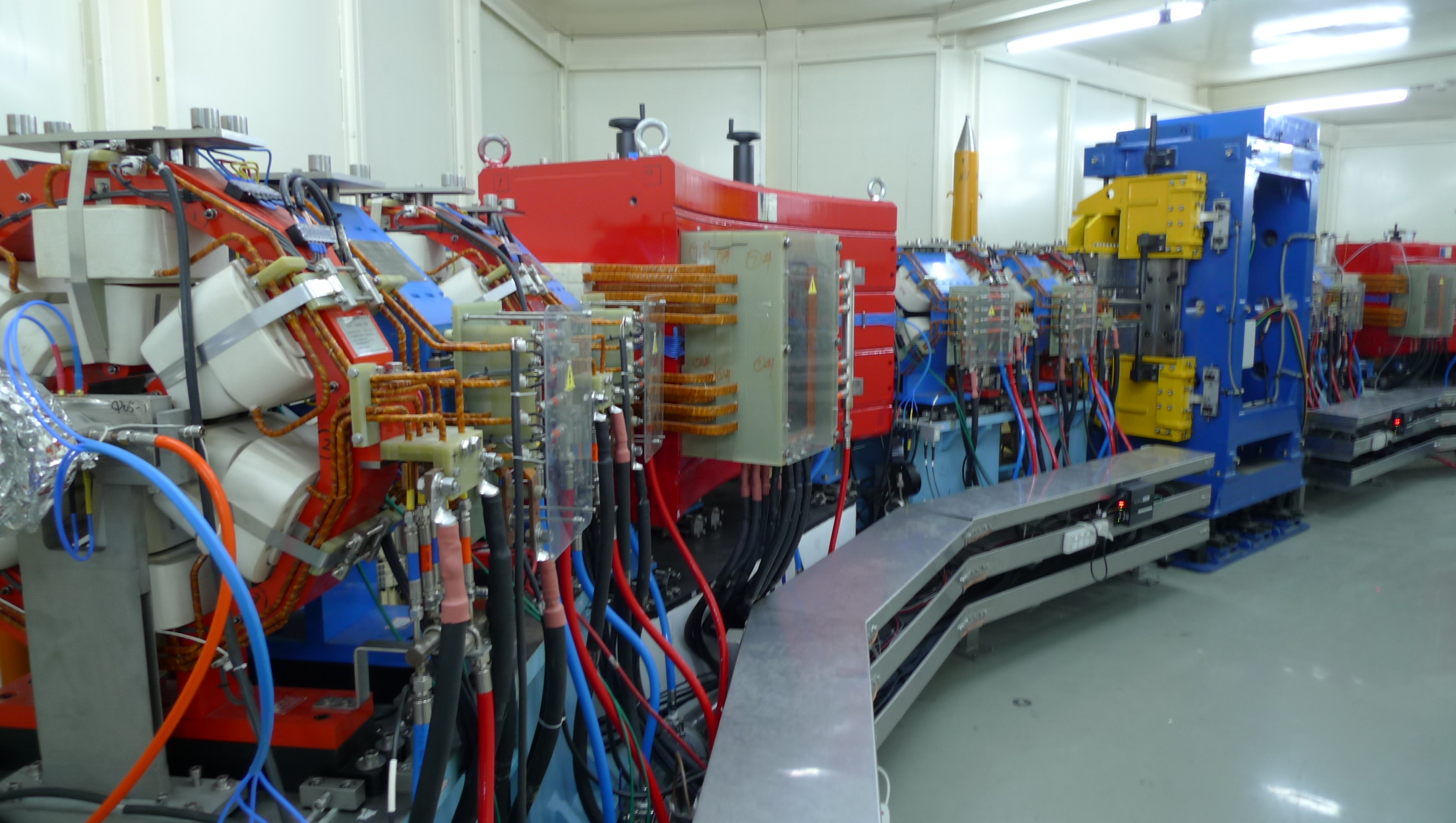

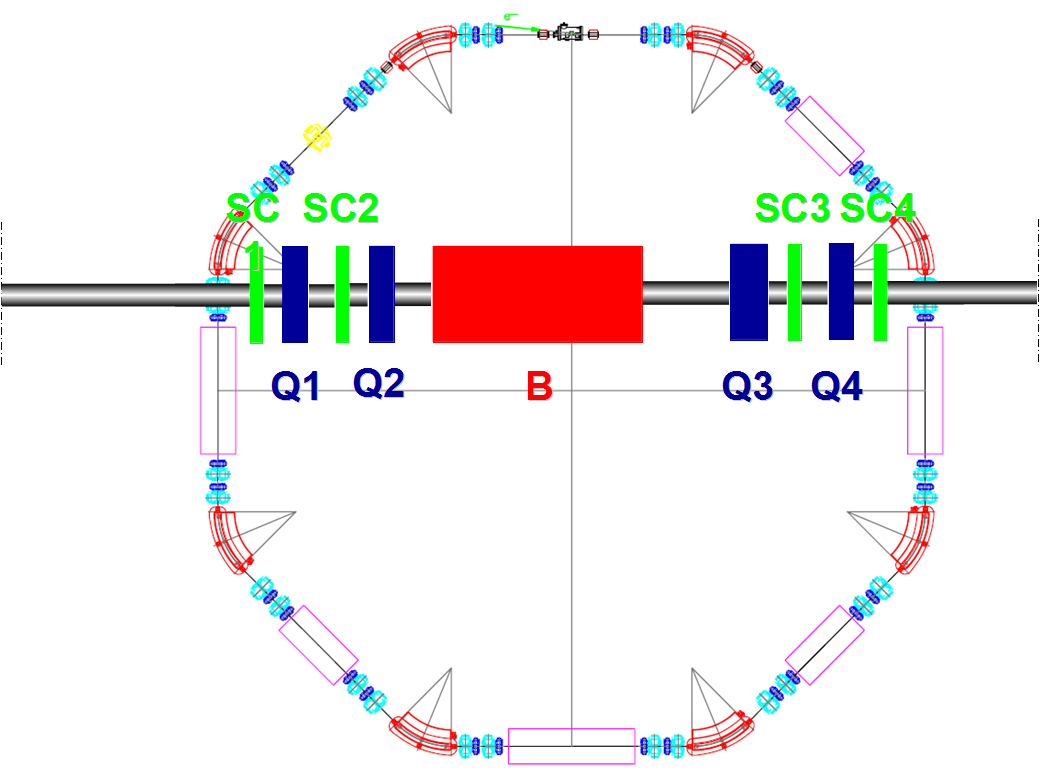

储存环标称运行能量为800MeV,周长66.13m,由8块弯转磁铁、32块四极磁铁和32块多功能六极磁铁组成。储存环有8个直线节,一个直线节用于安装储存环注入系统,把注入器的束流注入到储存环中,一个直线节用于安装高频系统,用于补充电子束流的同步辐射能量损失,其它6个直线节可根据同步辐射实验需求安装不同类型插入元件,直线节长度占储存环38%,达到国际先进水平。



合肥光源储存环参数表

束流能量 GeV

0.8

高频频率[MHz]

204MHz

谐波数

45

辐射能量损失 [keV]

16.73

自然束流发射度 [ nm﹒rad]

<40

注入流强 [mA]

300mA

自然能散(rms)

0.00047

束流寿命 [hours]

>5hours

自然束团长度 (mm)

14.8 (约50 ps )
