1、线站简介

多尺度时空分辨共振相干散射线站覆盖软韧X射线波段，主要利用共振X射线散射（RXS）、X射线光子关联谱（XPCS）、共振弹性X射线散射（REXS）等技术，对样品的微观结构、化学分布、分子取向、动力学进行高时空分辨表征。

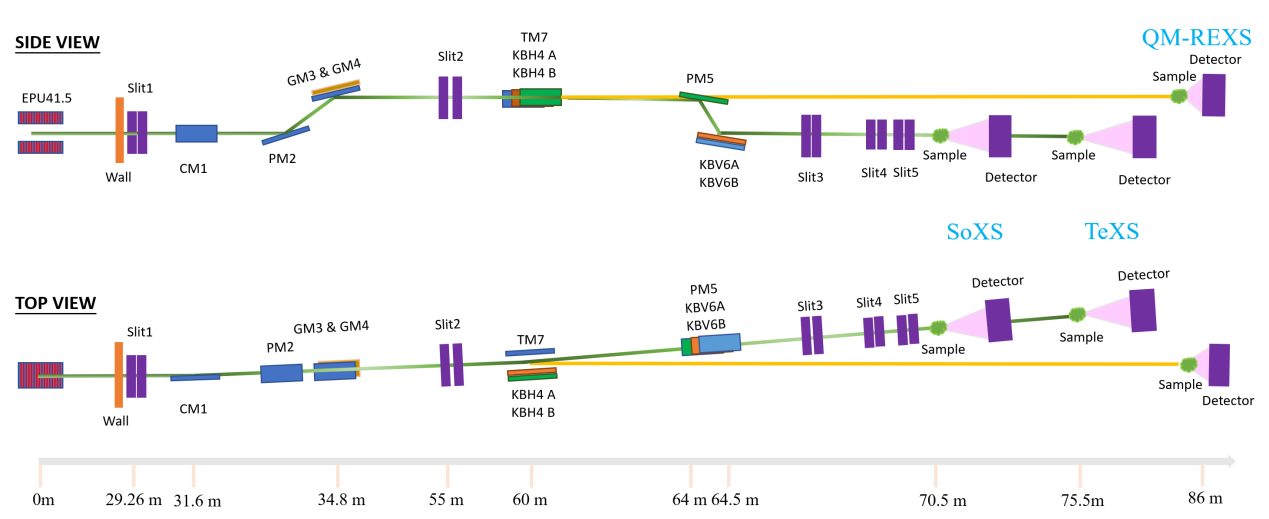

图1 线站布局图

线站包含三个实验站：软X射线散射实验站（SoXS）和韧X射线散射实验站（TeXS）主要研究对象为高分子、胶体、复杂流体、生物大分子和聚集体等软物质；量子材料散射实验站（QM-REXS）主要研究对象为超导材料、磁性材料等量子材料。

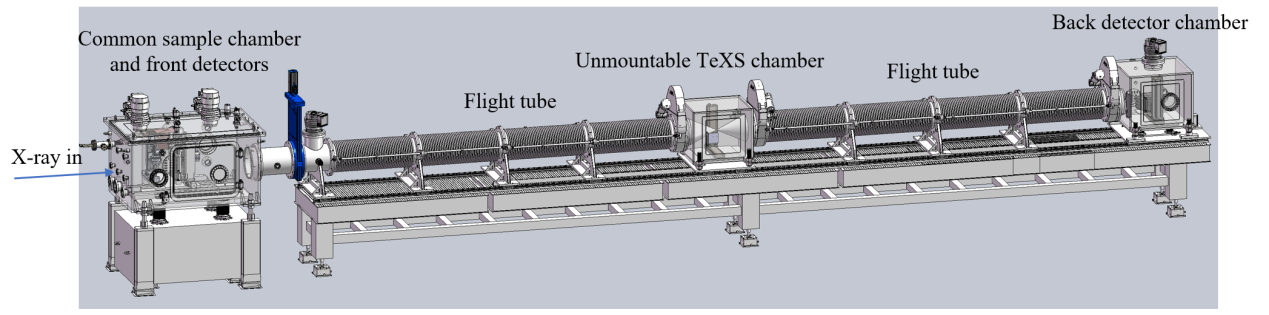

图2 SoXS和TeXS实验站

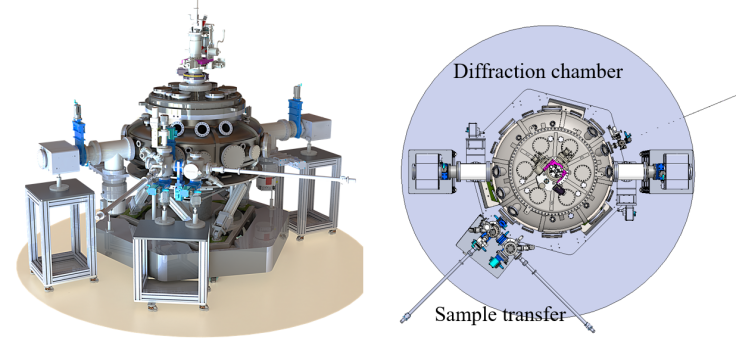

图3 QM-REXS实验站

2、关键参数

表1 线站关键指标

3、科学目标

软物质：线站的SoXS和TeXS实验站可以利用RXS和XPCS等方法，结合变温、拉伸、液流输运、电化学等原位环境，对有机光伏材料、离子交换膜等新型高分子材料，以及生物大分子、大分子凝聚体、生物膜、囊泡等生物结构中的化学分布、分子取向、链段和畴动力学进行原位高分辨表征。

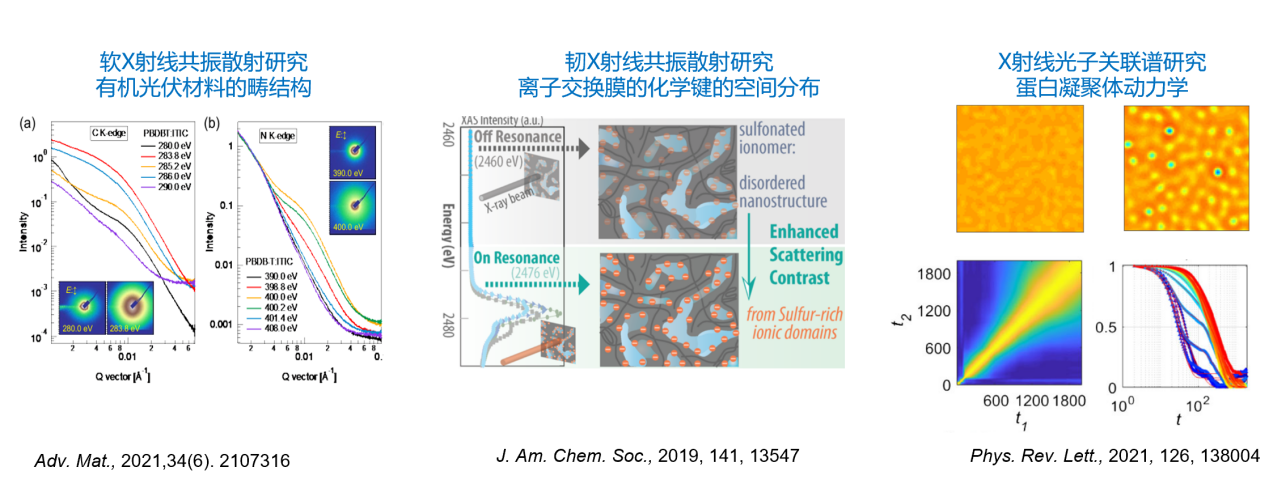

图4 软物质领域RXS和XPCS的应用案例

量子材料：线站的QM-REXS实验站可以利用REXS和XPCS等方法，结合低温和强磁场，对磁性材料中的磁畴、磁结构，超导材料中CDW和SDW等超晶格结构、以及这些结构的时间涨落进行原位高分辨表征。

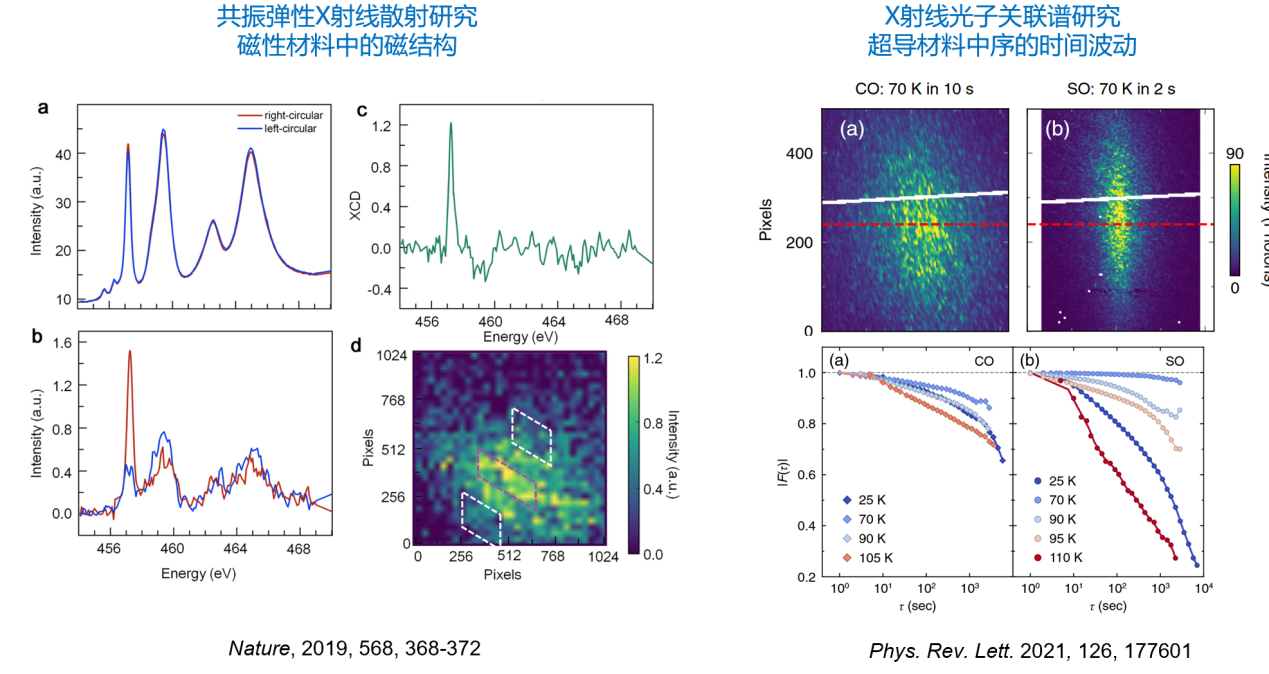

图5 量子材料领域REXS和XPCS技术的应用案例

4、可为企业提供的服务

高分辨原位微观结构和动力学表征：有机光伏电池、离子交换膜、电池电极和电解液、生物膜、生物大分子、超导材料、磁性材料。

5、最新进展

线站设计已全部完成，束线已经完成加工，将于26年下半年开始现场安装。线站持续推进关键技术研发：

（1）5T原位超导磁铁

已经完成磁场测试和设备组装，即将出厂测试。

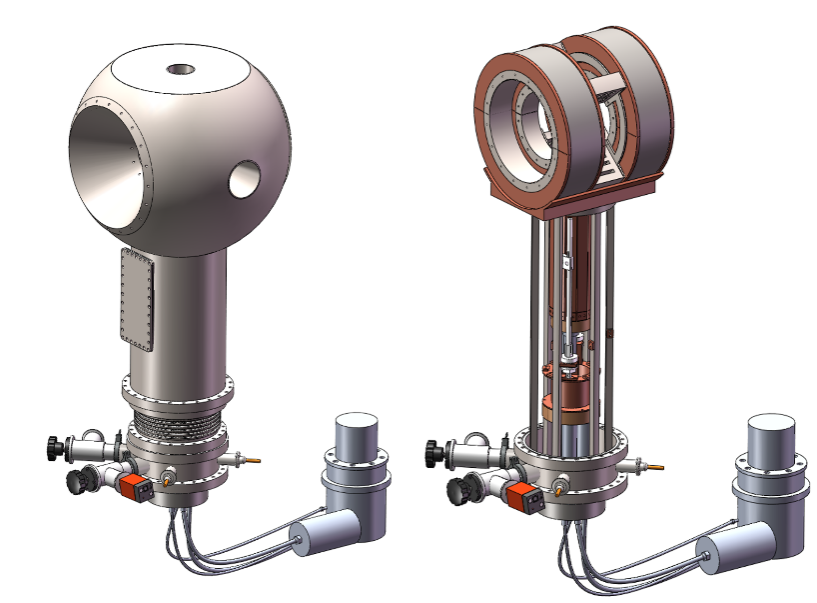

图6 超导磁铁设计图

（2）高通量散射表征关键技术

硬件方面，正在研发高通量薄膜样品制备装置、真空薄膜拉伸加热装置、高通量固体/液体样品传输装置、超高时间分辨率相干散射采集装置；软件方面，针对共振和相干散射两种新兴散射技术，分别开发了ScatterX和XPCS-Analyst两款专用数据处理软件。

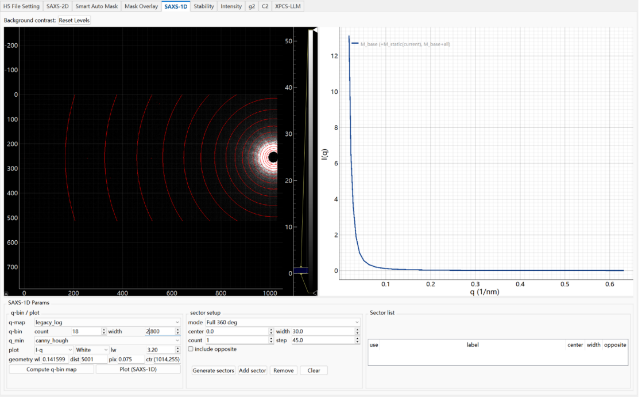

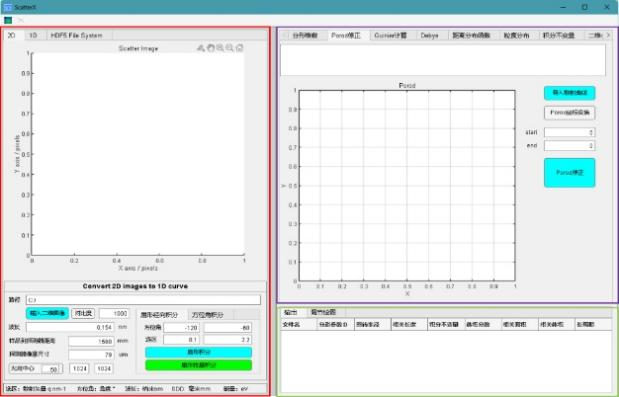

图7共振和相干散射数据分析软件ScatterX和XPCS-Analyst运行界面

6、线站负责人：徐以会  yihuixu@ustc.edu.cn
