目前束流位置测量分辨率通常在微米量级。合肥先进光源要求束流轨道稳定性达到百纳米量级,因此对束流位置测量分辨率提出了更高的要求。数字BPM处理器样机的成功研制,将为自主研发数字束流位置处理器打下了良好的基础。
2019年11月8日,合肥先进光源预研工程加速器总体束流诊断系统数字束流位置处理器技术取得了重要进展。已经完成了数字BPM处理器样机I的研制。该处理器采用常用的铰链开关方法,在实验室条件下,输入信号0 dBm时,且探头标定系数为8 mm情况下,分辨率测试结果如表1所示,已达到了设计指标,下一步将开展国际前沿技术的导频功能数字BPM处理器样机II的研制。
序号 | 测试项 | 指标要求 | 实测数据 |
1 | 逐圈(TBT)位置分辨率 | <1 m | 水平好于600 nm 垂直好于1m |
2 | 慢获取(SA)位置分辨率 | <500 nm | <300 nm |
3 | 快获取(FA)位置分辨率 | <100 nm | <80 nm |
图1和图2分别为数字BPM处理器样机I测试图和数字BPM处理器样机I的四通道数字板实物图。

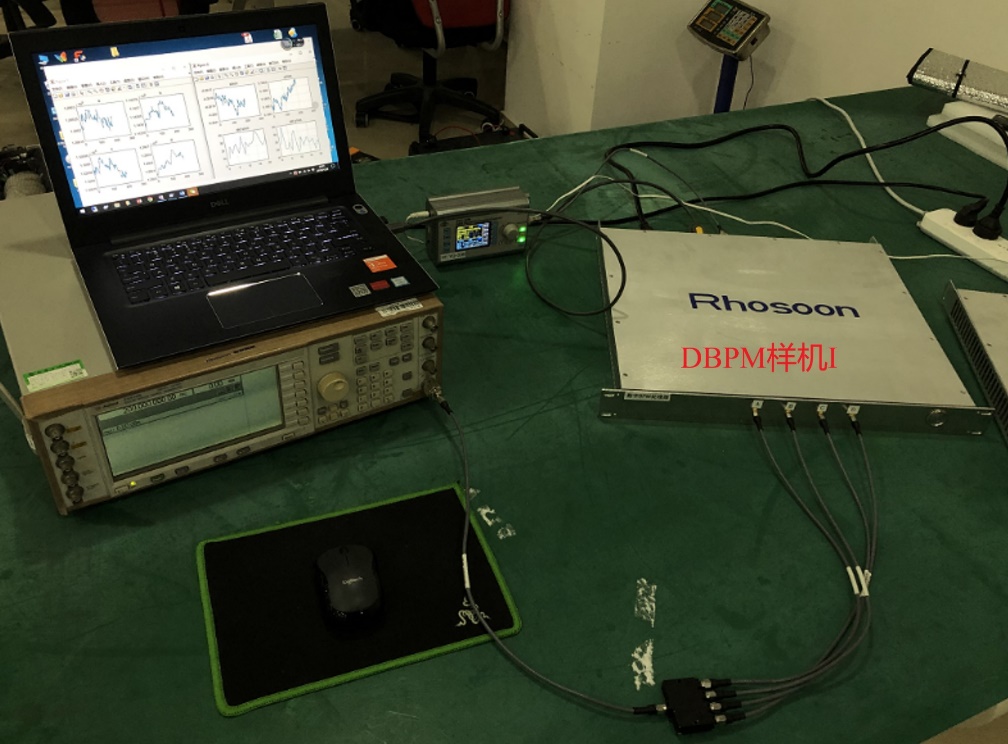

图1 数字BPM处理器样机I测试图

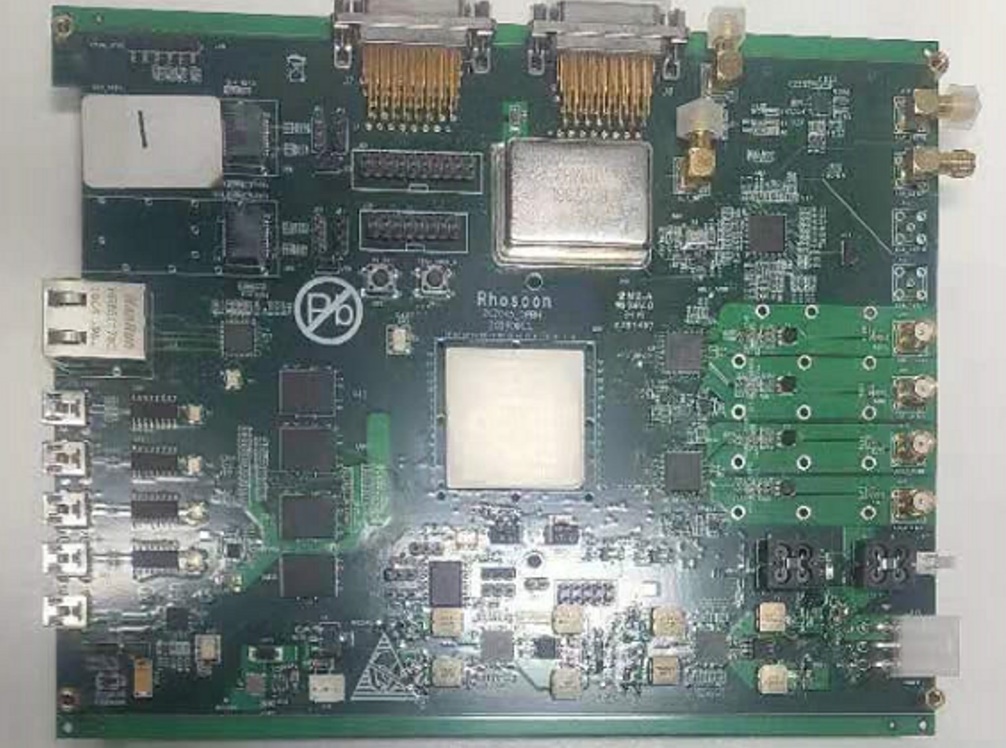

图2数字BPM处理器样机I的四通道数字板实物图
